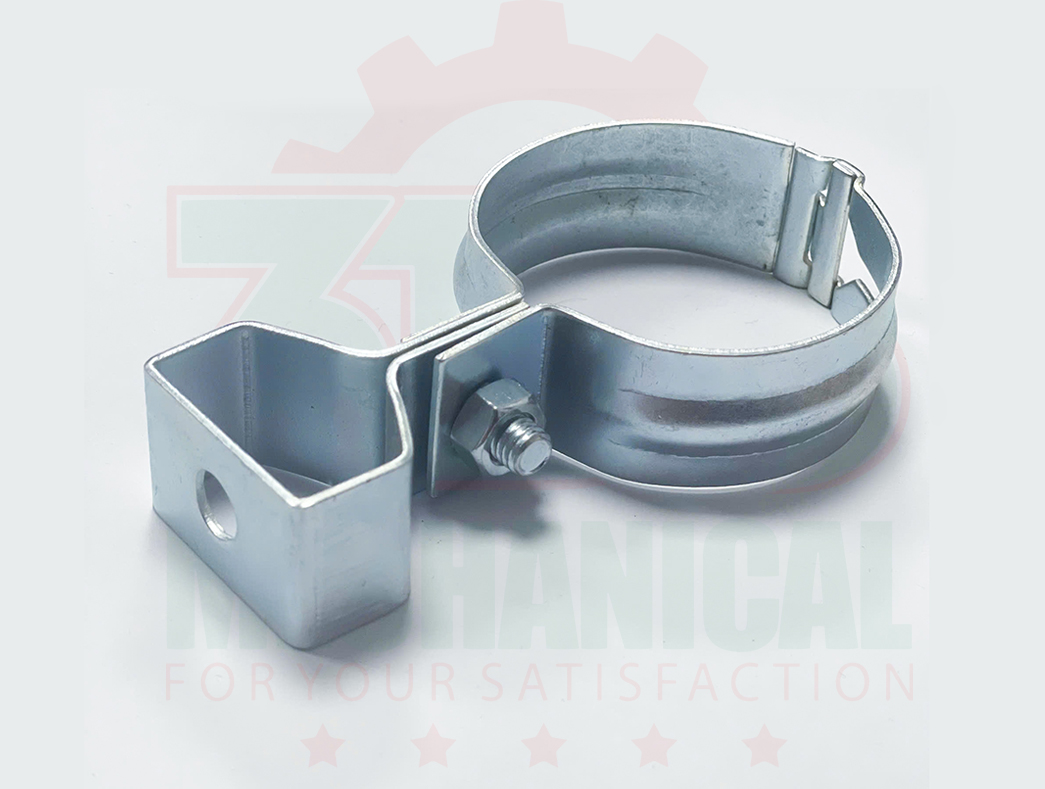

1. Đai Treo Ống, Quang Treo Ống, Cùm Treo Ống Là Gì?

Đai treo ống (quang treo ống, cùm treo ống) là phụ kiện được dùng để treo, đỡ, cố định và định vị đường ống lên trần, dầm hoặc kết cấu thép. Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, HVAC và các công trình cơ điện.

2. Cấu Tạo Đai Treo Ống, Quang Treo Ống, Cùm Treo Ống

Đai treo ống gồm 3 bộ phận chính:

• Thân đai: Được dập hoặc uốn theo hình dạng của ống, có nhiệm vụ ôm và giữ ống.
• Tai treo: Là bộ phận liên kết với thanh ren, giá đỡ.
• Bu lông, ecu liên kết: Dùng để khóa thân đai với tai treo, tạo nên một bộ đai treo hoàn chỉnh.

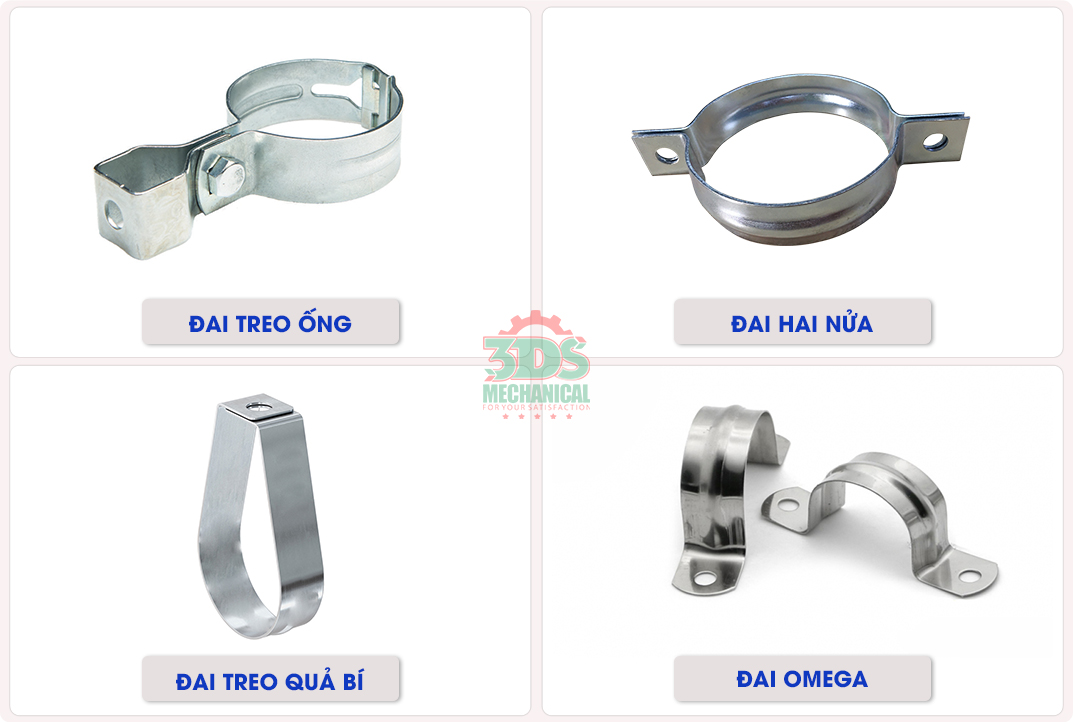

3. Phân Loại Đai Treo Ống, Cùm Treo Ống

Các loại đai treo ống phổ biến:

Đai treo ống

• Là loại thông dụng nhất, dùng để cố định và treo đường ống vào trần, dầm, thông qua ty ren. Được sử dụng nhiều trong hệ thống cấp thoát nước, PCCC, HVAC,  và các công trình cơ điện M&E.

Đai treo hàn ecu

• Loại đai này được hàn ecu vào tai treo để liên kết trực tiếp với ty ren. Sản phẩm thường dùng cho đường ống ngang treo dưới trần.

Đai treo quả bí

• Đai quả bí thường được sử dụng trong hệ thống treo ống, trong đó có các ứng dụng PCCC và đường ống cơ điện

Đai hai nửa

• Đai hai nửa ôm quanh ống và siết bằng bu lông. Loại này phù hợp với các vị trí cần giữ ống chắc hơn hoặc cần tháo lắp thuận tiện.

Đai treo bọc nhựa

• Thân đai treo được bọc nhựa hoặc lớp lót giúp giảm tiếp xúc trực tiếp giữa kim loại và ống, hạn chế trầy xước, giảm rung và giảm truyền âm của chất lỏng trong ống.

Phân loại theo xử lý bề mặt

• Đai treo ống mạ điện phân: Phù hợp với nhiều hệ thống cơ điện và có chi phí hợp lý, Mạ điện phân thường phù hợp với môi trường trong nhà hoặc môi trường có mức ăn mòn vừa phải.
• Đai treo ống mạ nhúng nóng: Lớp mạ nhúng nóng thường được dùng cho các vị trí ngoài trời, khu vực ẩm hoặc nơi có yêu cầu chống ăn mòn cao hơn

Phân loại theo vật liệu

• Inox 201: Chi phí thường thấp hơn inox 304 nhưng khả năng chống ăn mòn thấp hơn, phù hợp với môi trường trong nhà, khô ráo.

• Inox 304: Phù hợp với môi trường ẩm thông thường và các công trình yêu cầu độ bền, tính thẩm mỹ.

• Inox 316: Có khả năng chống ăn mòn tốt hơn, thường được dùng cho môi trường ven biển, hóa chất.

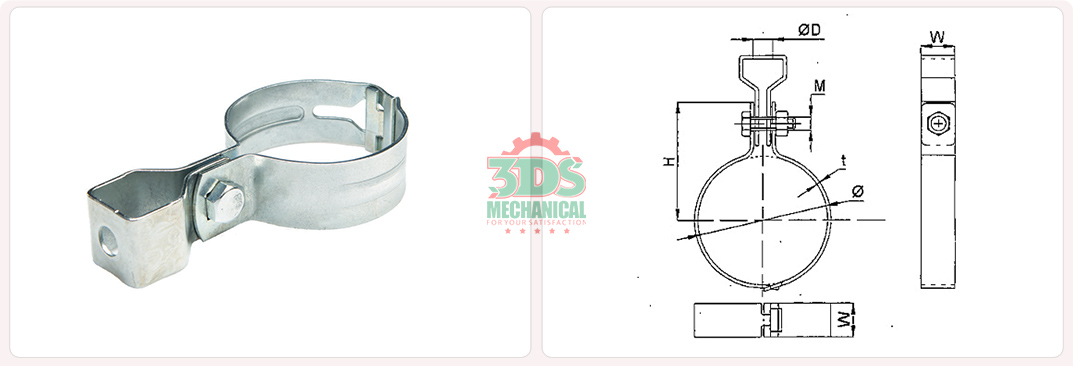

4. Bảng Thông Số Kỹ Thuật Đai Treo Ống

Dưới đây là bảng thông số kỹ thuật chi tiết của Đai Treo Ống D21 - D220.

Lưu ý: Thông số trên là quy cách tham khảo của dòng đai treo ống 3DS cung cấp. Kích thước thực tế có thể thay đổi theo vật liệu, độ dày, kiểu dáng,dung sai, nhà sản xuất và yêu cầu của đơn hàng. Nên gửi đường kính ngoài thực tế của ống hoặc bản vẽ để được xác nhận đúng size

5. Hướng dẫn chọn đai treo ống, quang treo ống

Để đảm bảo khả năng chịu tải cho hệ thống đường ống, cần lưu ý các tiêu chí sau:

• Chọn đúng kích thước: Đo đường kính ngoài thực tế của ống. Nếu ống có lớp bảo ôn, cần tính cả đường kính ngoài sau khi bọc bảo ôn.
• Chọn theo môi trường: Dựa vào môi trường lắp đặt (trong nhà, ngoài trời, khu vực ẩm ướt, hóa chất) để chọn vật liệu và lớp mạ phù hợp với môi trường sử dụng
• Chọn theo tải trọng: Chọn đai treo phù hợp với trọng lượng bản thân của ống, trọng lượng nước hoặc lưu chất bên trong, trọng lượng van, co, tê và phụ kiện,
• Đồng bộ phụ kiện: Kết hợp thanh ren, bu lông và các phụ kiện cùng tiêu chuẩn.

6. Báo giá Đai treo ống, quang treo ống, cùm treo ống mới nhất.

Dưới đây là bảng báo giá của Đai Treo Ống D21 - D220.

Lưu ý:
– Giá chưa bao gồm VAT & phí vận chuyển.
– Giá có thể thay đổi tùy theo số lượng đặt hàng và thời điểm.
– Quý khách hàng vui lòng liên hệ trực tiếp tới 3DS qua số hotline 0982.997.315 để nhận được báo giá chính xác nhất tại thời điểm hiện tại.

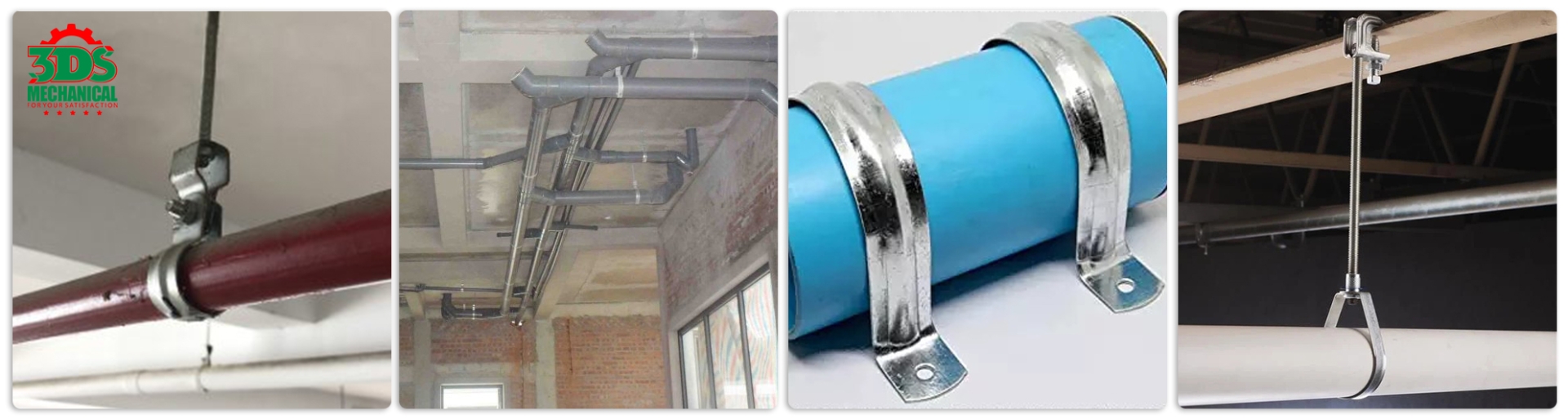

7. Ứng dụng của đai treo ống, quang treo ống, cùm treo ống

Đai treo ống được sử dụng rộng rãi trong các hệ thống cơ điện (M&E), bao gồm:

• Hệ Thống Cấp Thoát Nước: Treo và cố định các loại ống PVC, HDPE, PPR, ống thép trong công trình dân dụng và công nghiệp.
• Hệ Thống Điện: Cố định các ống luồn dây điện, cáp điện trên trần hoặc tường.
• Hệ Thống PCCC: Treo đỡ đường ống chữa cháy, đảm bảo hệ thống vận hành an toàn và ổn định.
• Hệ Thống Khí Nén và Khí Công Nghiệp: Treo đỡ đường ống dẫn khí nén và các hệ thống đường ống trong nhà máy, khu công nghiệp.

8. Hướng dẫn lắp đặt đai treo ống, quang treo ống an toàn hiệu quả

Để hệ thống đường ống vận hành an toàn, ổn định cần lưu ý các bước sau:

• Bước 1: Kiểm tra loại ống, đường kính ngoài, lớp bảo ôn và tải trọng vận hành.
• Bước 2: Xác định vị trí treo theo bản vẽ và hồ sơ thiết kế.
• Bước 3: Kiểm tra trần, dầm, xà gồ hoặc kết cấu thép có đủ khả năng chịu tải.
• Bước 4: Lựa chọn đai, ty ren, bu lông và phụ kiện liên kết đồng bộ.
• Bước 5: Lắp đai đúng chiều, bảo đảm thân đai ôm đều đường ống.
• Bước 6: Siết bu lông vừa đủ, tránh làm móp ống hoặc hỏng lớp bảo ôn.
• Bước 7: Kiểm tra độ thẳng, độ võng, độ rung và độ chắc của từng điểm treo.
• Bước 8: Kiểm tra định kỳ các vị trí có dấu hiệu lỏng, cong, gỉ hoặc hư hỏng.

Khoảng cách giữa các điểm treo phải theo bản thiết kế và tiêu chuẩn áp dụng cho từng hệ thống. Không nên sử dụng một khoảng cách cố định cho tất cả loại ống, đường kính và tải trọng

9. Mua đai treo ống, quang treo ống, cùm treo ống ở đâu uy tín?

Nếu bạn đang tìm kiếm đơn vị cung cấp đai treo, quang treo, cùm treo chất lượng cao, giá cạnh tranh thì 3DS Việt Nam là một lựa chọn đáng tin cậy hàng đầu hiện nay.
Vì sao nên chọn 3DS Việt Nam?
Chất lượng đảm bảo: Tất cả sản phẩm đều đáp ứng tiêu chuẩn kỹ thuật cho các công trình dân dụng, công nghiệp và M&E.
Chủng loại đa dạng: Cung cấp đầy đủ các loại đai treo, quang treo, cùm treo…với nhiều kích thước khác nhau
Liên hệ ngay với 3DS Việt Nam để nhận báo giá tốt nhất và tư vấn giải pháp đai treo phù hợp cho dự án của bạn.

Để được tư vấn và hỗ trợ mua hàng - Quý khách vui lòng liên hệ: Hotline 0982.997.315

3DS VIỆT NAM NIỀM TIN CỦA MỌI ĐỐI TÁC
