1. Ty Ren M14, Ty treo M14, Thanh ren M14 Là Gì?

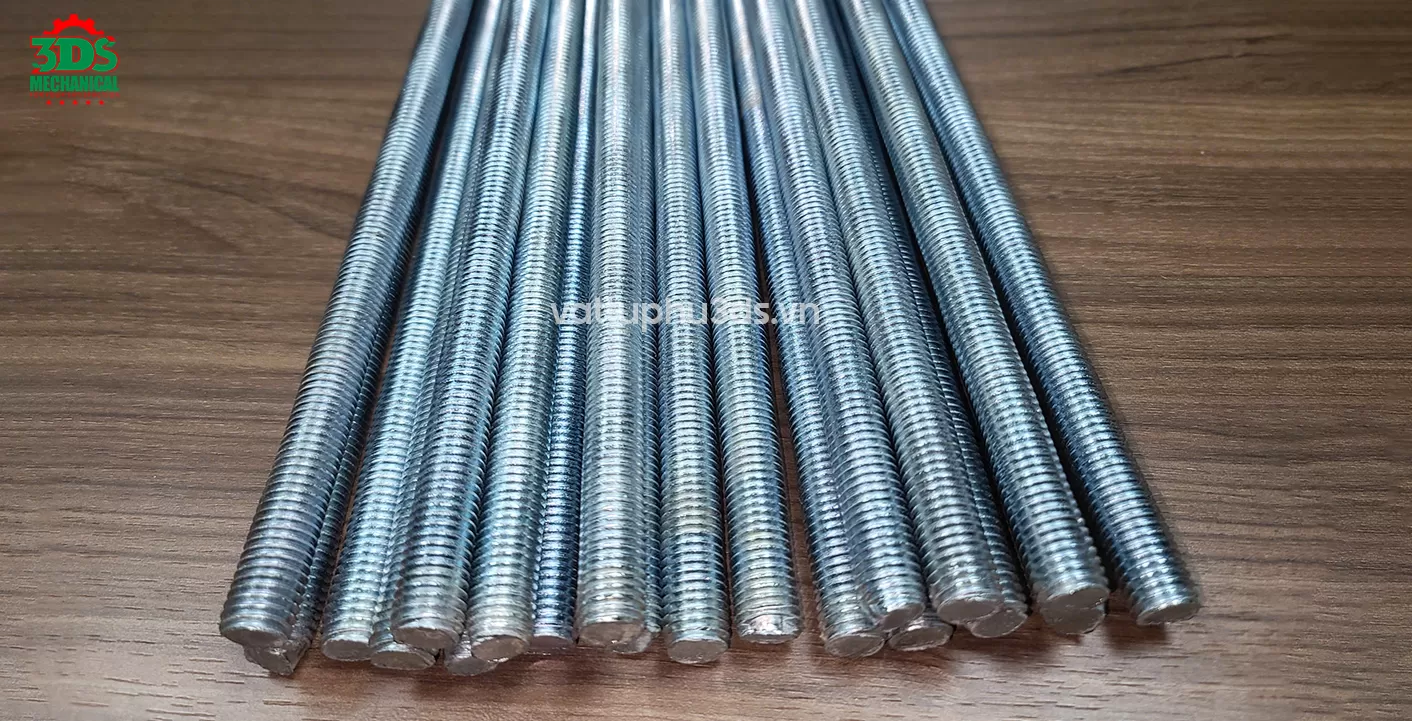

Ty ren M14 (hay còn gọi là Thanh ren M14, Ty Treo M14) là thanh kim loại dạng trụ tròn được gia công ren ngoài trên toàn bộ chiều dài. Ty ren được kết hợp với Kẹp xà gồ, Đai treo ống, Thanh Unistrut, Đai ốc để tạo thành hệ treo cho hệ thống đường ống, máng cáp và và cố định các chi tiết trong nhiều hệ thống cơ khí, xây dựng và cơ điện M&E.

Ý nghĩa ký hiệu M14 × 2,0

• M: ren hệ mét
• 14: đường kính danh nghĩa của ren là 14mm.
• 2,0: bước ren là 2,0 mm.

2. Cấu Tạo Thanh Ren M14

• Thân ren: có dạng thanh tròn được sản xuất từ thép carbon hoặc inox. Đường kính thân là 14mm.
• Ren ngoài: được gia công trên một phần hoặc toàn bộ chiều dài thanh, giúp thanh ren M14 liên kết với đai ốc và các phụ kiện có quy cách ren tương ứng.
• Hai đầu thanh: thường được hoàn thiện để thuận tiện cho việc lắp ghép. Nếu cắt ty ren tại công trường, cần xử lý phần ren sau khi cắt.
• Bề mặt: có thể để thép đen hoặc mạ điện phân, mạ kẽm nhúng nóng tùy vào yêu cầu sử dụng.

3. Phân Loại Ty Ren M14 , Ty Treo M14

Phân loại theo vật liệu

• Ty ren M14 thép carbon: Phù hợp với nhiều ứng dụng liên kết và hệ treo trong điều kiện môi trường thông thường.
• Ty ren M14 inox: Có khả năng chống ăn mòn tốt hơn thép carbon, phù hợp với các ứng dụng yêu cầu khả năng chống gỉ cao hơn.

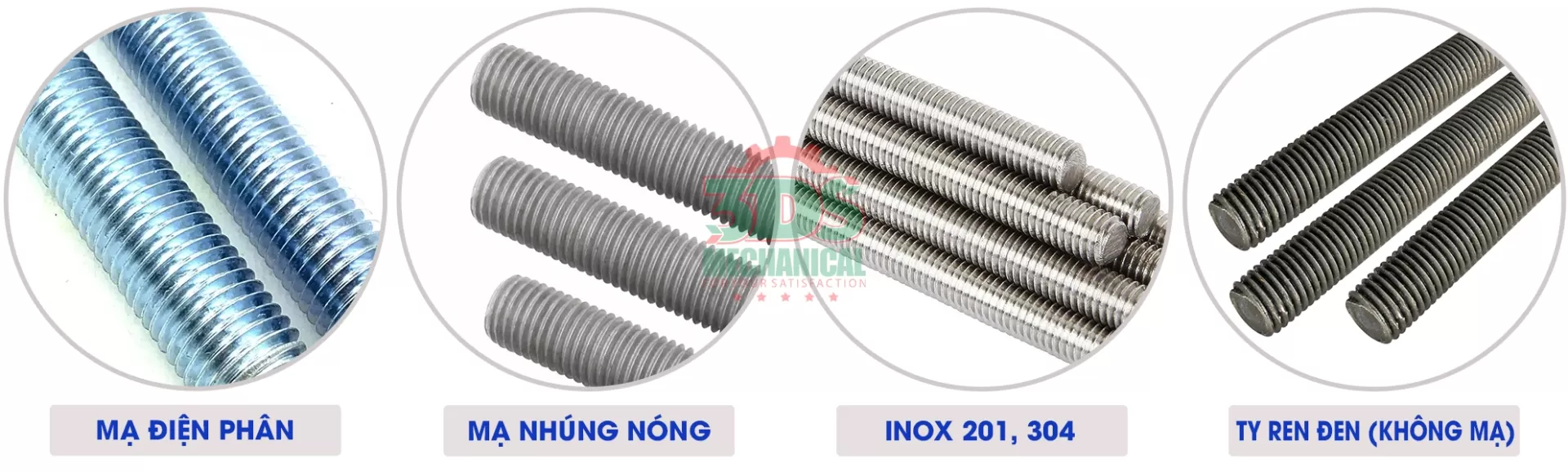

Phân loại theo bề mặt

• Thép đen: không có lớp mạ bảo vệ trên bề mặt, phù hợp với môi trường sử dụng có yêu cầu chống ăn mòn không cao.
• Mạ điện phân: được phủ lớp mạ kẽm trên bề mặt, giúp tăng khả năng bảo vệ ty ren bị oxy hóa trong điều kiện sử dụng thông thường.
• Mạ nhúng nóng: lớp phủ được tạo bằng phương pháp nhúng nóng, phù hợp với các môi trường có yêu cầu chống ăn mòn cao hơn.

Phân loại theo cấp bền

• Cấp bền phụ thuộc vào vật liệu, tiêu chuẩn sản xuất và quy cách cụ thể của sản phẩm, Một số cấp bền gồm 3.6, 4.6, 4.8, 5.8, 8.8 và 10.9.

Phân loại theo bước ren

• M14 × 2,0mm: bước ren thô thông dụng.
• M14 × 1,5mm: bước ren mịn

Khi lắp đặt Ty ren và đai ốc phải có cùng đường kính và bước ren. Không lắp đai ốc M14 × 1,5 cho ty ren M14 × 2,0.

4. Thông Số Kỹ Thuật Ty Ren M14, Thanh ren M14

• Tên sản phẩm: Ty ren m14, Thanh ren M14, Ty Treo M14
• Loại ren: Ren hệ mét
• Bước ren: 2,0.

• Đường kính danh nghĩa: 14 mm
• Vật liệu: Thép carbon, inox...
• Cấp bền: 3.6, 4.6, 4.8, 5.8, 8.8, 10.9
• Bề mặt: Thép đen, mạ điện phân, mạ nhúng nóng.
• Chiều dài: 1m, 2m, 3m hoặc theo yêu cầu

5. Ứng Dụng Của Ty Ren M14, Thanh Ren M14

• Treo đường ống: Kết hợp với Đai treo, Nở đạn, Thanh Unistrut để tạo điểm treo cho đường ống nước, HVAC, PCCC và đường ống kỹ thuật khác.
• Lắp đặt máng cáp: Dùng cùng thanh đỡ và phụ kiện để tạo giá treo, khung đỡ máng cáp hoặc thang cáp.
• Treo thiết bị cơ điện: Dùng trong các cụm giá đỡ, thiết bị hoặc hệ thống cơ điện cần điều chỉnh vị trí và cao độ bằng liên kết ren.

6. Cách Chọn Ty Treo M14, Thanh Ren M14

Để lựa chọn ty treo M14, thanh ren M14 phù hợp cần lưu ý sau:

• Kiểm tra quy cách ren: Xác định đúng đường kính M14 và bước ren, phải tương thích với đai ốc, nở đạn và các phụ kiện liên kết.
• Chọn vật liệu phù hợp: Tùy vào môi trường thi công có thể lựa chọn lớp mạ phù hợp
• Xác định cấp bền: Cần xác nhận cấp bền và tài liệu kỹ thuật. M14 chỉ biểu thị kích thước ren, không biểu thị khả năng chịu lực.
• Lựa chọn chiều dài: Chiều dài ty ren cần đáp ứng đủ khoảng cách từ kết cấu đến vị trí cần treo.Không nên cắt quá ngắn.
• Kiểm tra phụ kiện đồng bộ: Đai ốc, long đen, đai treo, thanh Unistrut, nở đạn và kẹp xà gồ cần đồng bộ về kích thước, bước ren.

7. Hướng Dẫn Lắp Đặt Thanh Ren M14, Ty Ren M14

Bước 1: Xác định vị trí treo

• Đánh dấu vị trí treo trên trần, dầm hoặc kết cấu chịu lực theo bản vẽ, đảm bảo đúng vị trí và khoảng cách yêu cầu.

Bước 2: Chọn phương án liên kết

• Chọn nở đạn, đai ốc hoặc phụ kiện liên kết phù hợp với nền bê tông, thép. Không dùng cùng một phương án neo cho bê tông, thép và vật liệu nền khác nhau.

Bước 3: Lắp ty ren

• Lắp ty ren m14 vào điểm neo hoặc bộ phận liên kết, đảm bảo ty thẳng, đúng vị trí và không làm hỏng phần ren.

Bước 4: Lắp phụ kiện treo

• Lắp đai ốc, long đen và các phụ kiện như đai treo, thanh Unistrut hoặc giá đỡ có quy cách ren tương thích với ty treo M14.

Bước 5: Căn chỉnh hệ treo

• Điều chỉnh vị trí đai ốc để đưa đường ống, máng cáp, thiết bị hoặc giá đỡ về đúng độ cao thiết kế. Với hệ nhiều điểm treo, cần kiểm tra độ cân bằng và phân bố tải.

Bước 6: Kiểm tra hoàn thiện

Sau khi lắp đặt, kiểm tra toàn bộ hệ treo để đảm bảo các bộ phận được lắp đúng vị trí và chắc chắn:

• Thanh ren thẳng, không cong hoặc hư hỏng ren.
• Đai ốc và phụ kiện được lắp đúng quy cách, ăn khớp chắc chắn.
• Các điểm liên kết, điểm treo không bị lỏng hoặc sai lệch.
• Đai treo, giá đỡ và phụ kiện không bị cong, vênh hoặc biến dạng.
• Kiểm tra tổng thể hệ treo theo yêu cầu kỹ thuật và tải trọng đã được thiết kế.

8. Báo Giá Thanh Ren M14, Ty Ren M14, Ty Treo M14

Lưu ý:
– Giá trên chưa bao gồm VAT & phí vận chuyển.
– Giá có thể thay đổi tùy theo số lượng đặt hàng và thời điểm.
– Quý khách hàng vui lòng liên hệ trực tiếp tới 3DS qua số hotline 0982.997.315 để nhận được báo giá chính xác nhất tại thời điểm hiện tại.

Để được tư vấn và hỗ trợ mua hàng - Quý khách vui lòng liên hệ: Hotline 0982.997.315
